一 四象限探測器
尺寸為30mm（長）X30mm（寬）X15mm（厚），感光口徑為10mm，入光口上帶螺紋，內螺紋大小為M12。探測器的下側有M4的螺絲，長度約為6mm，用此連接支桿可以固定整個探測器。
四象限探測器的引線的末端接頭（引線長度約為1.5m），為標準PS2接頭。
二 採集驅動電路板
板子尺寸為60mm（長）X49mm（寬）X25mm（高），包含輸入接口PS2座（6孔），RS232通信和供電插針（供4針）。此外電路板右側還留有直流電源插座焊接孔，可以焊接標準DC005座，用於給電路板供電。
三 RS232串口通信及命令
RS232串口通信的電平為TTL或者3.3V電平，用戶可以用單片機、DSP等邏輯芯片的IO按照串口協議與之通信，也可以通過USB轉RS232（TTL電平）模塊用PC機與之通信，但不能用PC機自帶的RS232端口或者USB轉RS232（標準串口電平）模塊或者電纜線與之通信（因為電壓不匹配）。
此RS232串口的波特率：115200，
位數：8
停止位：1
校驗碼：N
具體命令請查看附帶的文本文檔。
四 工作原理
請查閱附帶的文本文檔。
五 測試軟件

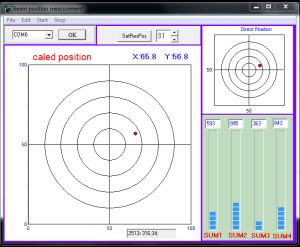

如圖所示，各部分的功能請查看附帶的文本文檔。
五 BCB源代碼說明
查看所附文本文檔。
六 使用簡介
此位置探測器模塊的使用十分簡單：把光經過位置探測器的入光口打到其感光面上，將附帶的USB轉RS232模塊的USB口插入電腦，打開附帶的軟件，選好COM端口後，在軟件上就能顯示光斑的位置信息了。當固定位置探測器的M4螺絲的方向垂直向下時，光斑在其感光面上的位置與軟件顯示的位置是一一對應的，比如光斑實際位於感光面的左上角，軟件上表徵光斑位置的紅點也會顯示在 十字架的左上角；如光斑在感光面的右下角，紅點也會顯示在十字架的右下角。
此位置探測器模塊可以用於監視激光光束的指向穩定性；也可以根據得到的光斑位置信息，通過調節某些鏡架把光束穩定在某個指向；也可以通過成像的方式來判斷陽光的方向從而跟踪陽光來利用太陽能。
當跟踪發散性光源時，可以在位置探測器的入光口安裝小鏡頭，通過成像的方式來跟踪光源位置，鏡頭是標準M12接口，市面上很常見。
當入射的激光光強較高時，應該在探測器入光口前加適當的衰減片，以免像元電壓飽和。
