高分辨率高速線陣CCD
注：此CCD驅動板只有模擬輸出，不帶AD採樣芯片，不帶USB通信芯片，故不能與計算機進行通信，用戶若需要與計算機通信的CCD驅動板，可選擇本店其它USB線陣CCD板
• CCD芯片：東芝TCD1304AP，像素大小為8um×200um，像素共3648，波長響應範圍為300nm～1100nm。
• CCD驅動控制電路由CMOS芯片完成。
• 內觸發時固定輸出幀率為250幀/秒。
• 內觸發時CCD的積分曝光時間固定4ms。
• 內觸發模式時，內觸發信號同步輸出。
• 外觸發時，用戶可輸入1Hz-250Hz的TTL觸發信號。
• 外觸發時，積分時間取決於外觸發頻率，即外觸發脈衝的周期，這樣積分時間可在4ms-1s內變化；當然若觸發頻率為0.5Hz，那積分時間則可升至2s。
• 若用戶需要使用外觸發，請提前告知，否則會默認發送內觸發模式的CCD。

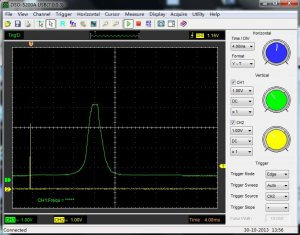

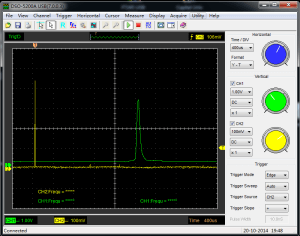

• CCD的圖像數據是通過同步模擬輸出端口輸出的，用戶可以連接示波器進行顯示，也可以自己用高速採集卡進行採集後電腦顯示，或者單片機或者ARM採集處理。

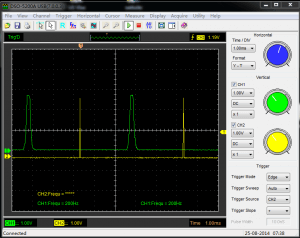

• 同步觸發輸出端口可以將內觸發時的內部時鐘信號或者外觸發的信號同步輸出，可用此信號來觸發示波器，該信號與CCD圖像的模擬信號同步。
• 此線陣CCD(TCD1304)的型號與海洋光學的HR4000光譜中所用的線陣CCD一樣，驅動電路也基本非常相近，因此客戶完全可以利用此CCD來開發光譜儀。
• 此CCD所帶有的外觸發功能可以用來捕捉較低脈衝重複頻率的激光脈衝。
• 利用此線陣CCD進行掃描，可測量較大直徑光斑（>2cm）的圖像。
