GCL-0101B系列Ø20 K9平凸透鏡(近紅外增透)

平凸鏡片通常用來聚焦平行光。平凸透鏡的前後表面不對稱,因此可以有效地減少球差,特別是在物像距離不相等的應用場合中。最佳應用是將物體放在無窮遠處(即視為平行光入射),在焦平面成像。此時,物象共軛比(即物距/像距)為無窮大。透鏡的凸面應該朝向物方方向放置。大恆光電現貨供應各種規格的K9平凸透鏡。

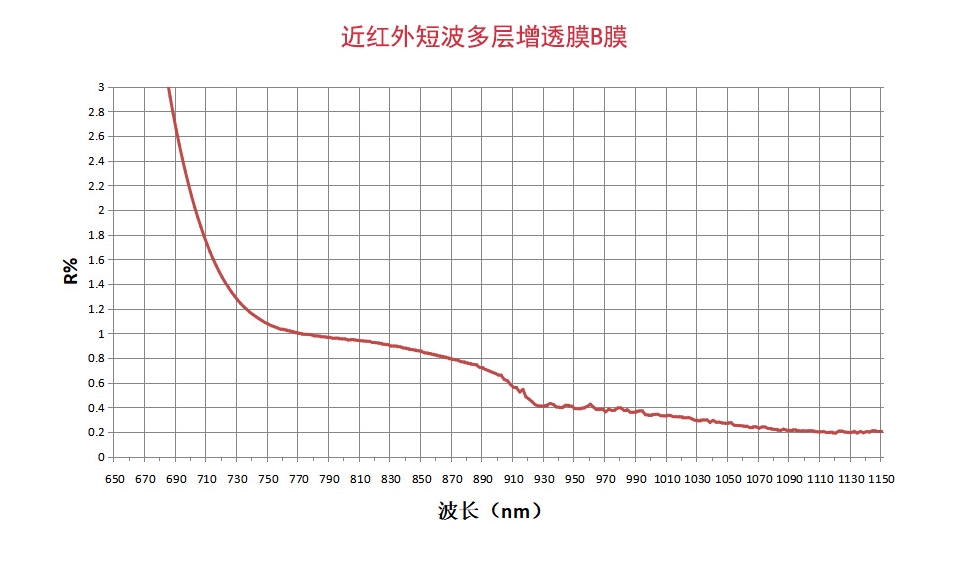

此系列為:近紅外透膜可以在800-1100nm波段獲得低至0.5%的反射率,且具有>7.5J/cm2(10ns 10Hz 532nm 或者 1064nm) 的損傷閾值。

GCL-L0101B K9平凸透鏡(近紅外增透膜) (800-1100nm)

型號

Ø

R

f’

fb

Tc

Te

重量(g)

參考價格(未稅)

GCL-010171B

20

12.92

25

21.04

6

1.26

3

NT1270

GCL-010135B

20

15.54

30

26.2

5.7

2

3

NT1192

GCL-010136B

20

20.68

40

37

4.6

2

2.6

NT1197

GCL-010137B

20

25.84

50

47.4

4

2

2.4

NT1202

GCL-010138B

20

31.01

60

57.6

3.7

2

2.3

NT1208

GCL-010139B

20

41.34

80

77.9

3.2

2

2

NT1212

GCL-010140B

20

51.69

100

98

3

2

2

NT1218

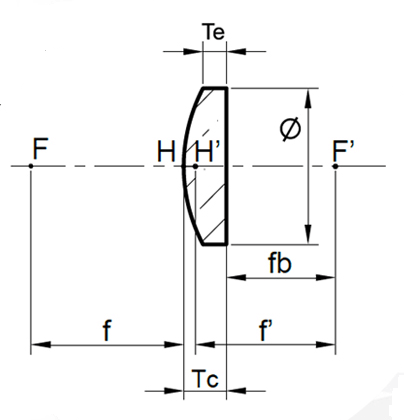

f:物方焦距

f’:像方焦距

f b:後截距

Ø:直徑

Tc:中心厚

Te:邊緣厚

F,F’:焦點

H,H’:主點

  • 焦距(f’):±2%@587.6nm

  • 直徑公差(Ø):+0.0/-0.20

  • 中心厚度(Tc):±0.1

  • 中心偏差:3’

  • 光圈:1~5

  • 局部光圈:0.2~0.5

  • 光潔度:IV級

  • 透光孔徑:>90% Ø
