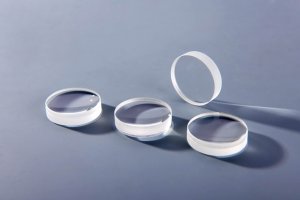

GCL-0109系列Ø25.4 石英玻璃平凹透鏡

平凹透鏡的焦距為負值,平行光束入射到平凹透鏡後將發散開來,出射光線不能匯聚成一點,反而好像是從位於物空間的一個虛擬像點發散開來的。在絕對共軛比大於5:1或小於1:5時,平凹透鏡是減少球差,慧差,畸變的最佳形狀的負透鏡。平凹透鏡的凹面應該朝向物方方向,但是應當應用於高能量雷射系統,則應該相反放置,以減少表面剩餘反射光線聚焦的可能性。

  • 適用波段紫外區200nm 到紅外區2500nm

GCL-0109石英玻璃平凹透鏡

型號

ØRf’fbTcTe重量(g)

參考價格(未稅)

GCL-010910

25.417.471-38.1-40.53.597NT1898
GCL-01091125.423.301-50.8-52.83.57.36

NT1898

GCL-010912

25.434.386-75-77.43.55.96

NT1898



f:物方焦距

f’:像方焦距

f b:後截距

Ø:直徑

Tc:中心厚

Te:邊緣厚

F,F’:焦點

H,H’:主點

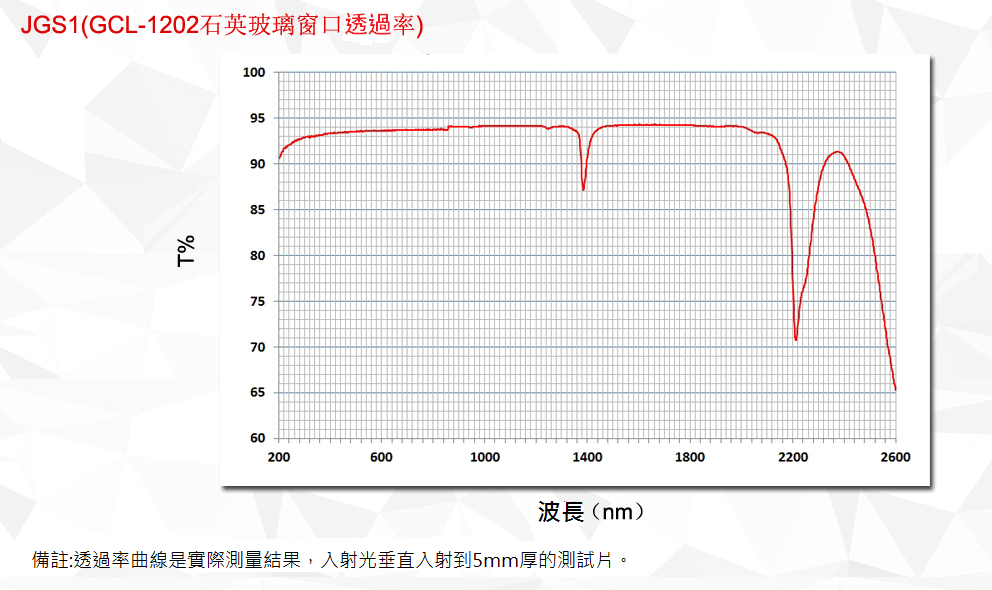

  • 適用波段:200-2500nm

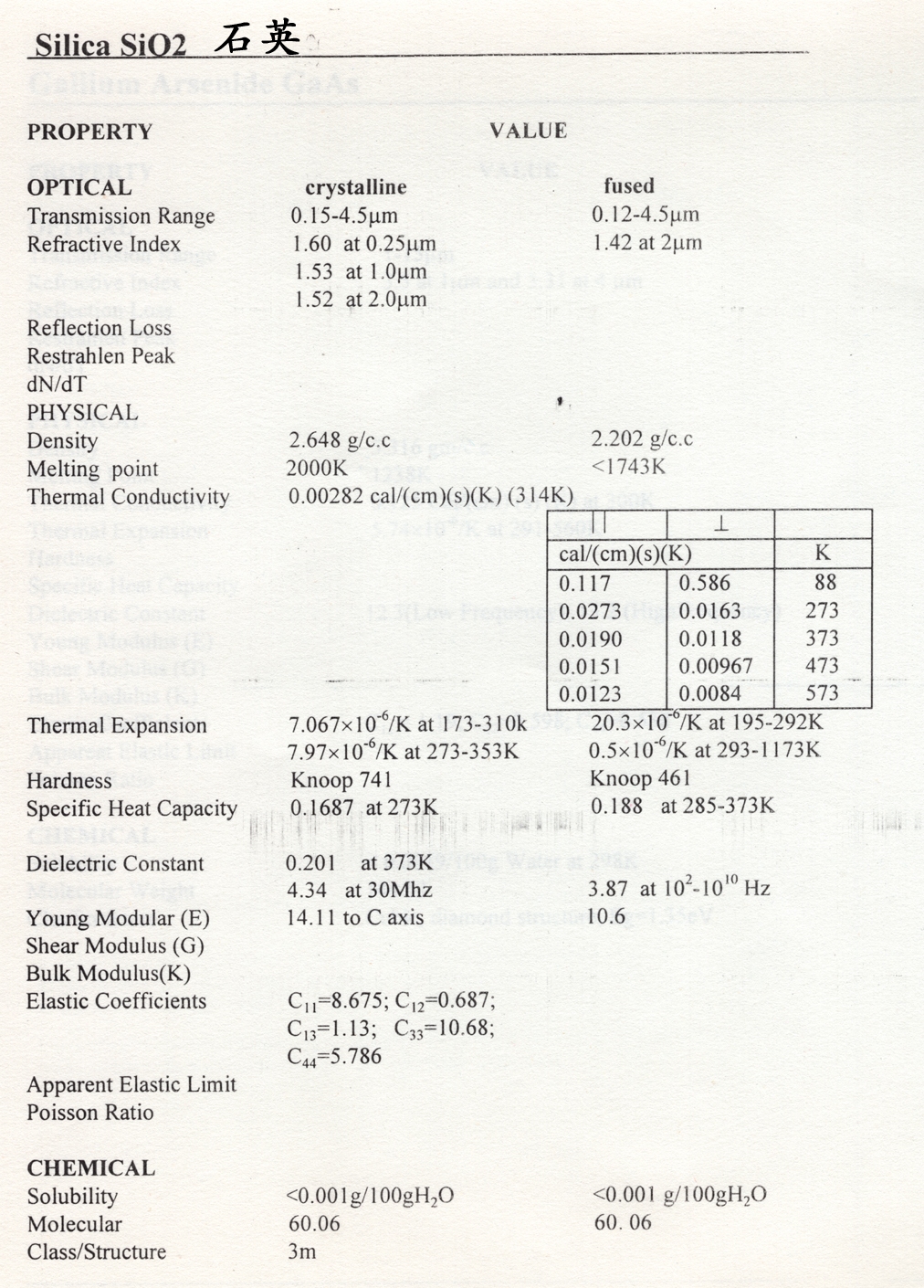

  • 材料:紫外石英玻璃
  • 焦距(f’):±2%@587.6nm
  • 直徑公差(Ø):+0.0/-0.20
  • 中心厚度(Tc):±0.1
  • 中心偏差:3’
  • 光圈:1~5
  • 局部光圈:0.2~0.5
  • 光潔度:IV級
  • 透光孔徑:>90%Ø
  • 不鍍膜:(也可根據需要提供鍍膜的透鏡)
