GCL-0106系列Ø6 雙膠合消色差透鏡

雙膠合消色差透鏡由低折射率(冕牌玻璃)的正透鏡和高折射率(燧石玻璃)的負透鏡組成。經過電腦優化設計,使球差,慧差和色差等近軸像差都得到了很好的校正,當用來聚焦準直時,凸透鏡或小曲率半徑的面通常朝向準直光。當用來成像時,凸透鏡必須朝向物距或像距較長的一邊。

大孔徑色消色差透鏡為雙分高清色差型透鏡。

.電腦優化設計
.性能優良

GCL-0106雙膠合消色差透鏡

型號

ØR1R2R3f’fbTcTe重量(g)雙凸邊緣厚彎月邊緣厚雙凸中心厚彎月中心厚雙凸材料彎月材料

參考價格(未稅)

GCL-010661

65.834-4.453-13.053107.84.2311231.2H-K9H-ZF2NT1553
GCL-010662612.363-8.703-24.8462018.63.12.5111.61.91.2H-K9H-ZF2

NT1553

GCL-010601

618.59-13.137-37.8323028.82.82.411.0091.4281.61.2H-K9H-ZF2

NT1553

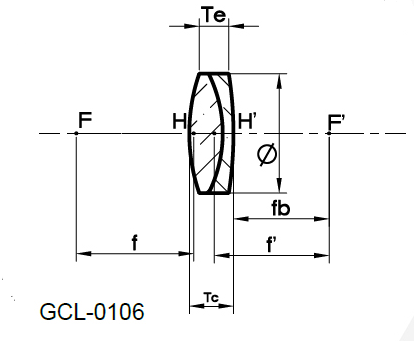

f:物方焦距

f’:像方焦距

f b:後截距

Ø:直徑

Tc:中心厚

Te:邊緣厚

F,F’:焦點

H,H’:主點

  • 材料:優質光學玻璃
  • 焦距(f’):±2%@587.6nm
  • 直徑公差(Ø):+0.0/-0.20
  • 中心厚度(Tc):±0.1
  • 中心偏差:3’
  • 光圈:1~5
  • 局部光圈:0.2~0.5
  • 光潔度:IV級
  • 鍍膜:MgF2增透膜
  • 透光孔徑:>90%Ø


K9鏡片參數
