GCL-0102系列Ø50.8 K9雙凸透鏡

與平凸透鏡類似,雙凸透鏡也具有正的焦距,也可以聚焦平行光束。由於雙凸透鏡的前後表面都是凸球面,並且曲率半徑相等,因此在物象距離相等或者近似相等的應用場合中,雙凸透鏡可以明顯地減少球差,同時也可以改善慧差畸變。當共軛比在5:1和1:5之間時,雙凸透鏡引入的像差最少。

GCL-0102 K9 雙凸透鏡(MgF2增透膜400-700nm)

型號

Ø

R

f’

fb

Tc

Te

重量(g)

參考價格(未稅)

GCL-010212

50.8

153.673

150.0

148.1

8.0

3.8

30

NT1218

GCL-010213

50.8

257.373

250.0

248.8

6.0

3.5

25

NT1218

GCL-010214

50.8

412.413

400.0

398.2

6.0

4.4

28

NT1218

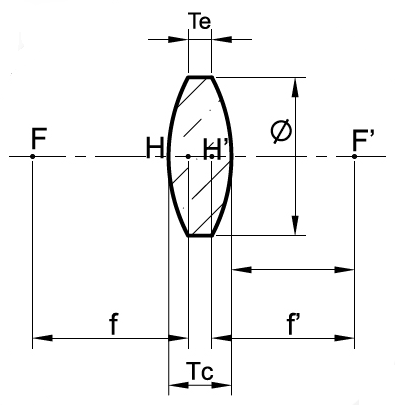

f:物方焦距

f’:像方焦距

f b:後截距

Ø:直徑

Tc:中心厚

Te:邊緣厚

F,F’:焦點

H,H’:主點

  • 材料:K9精退火

  • 焦距(f’):±2%@587.6nm

  • 直徑公差(Ø):+0.0/-0.20

  • 中心厚度(Tc):±0.1

  • 中心偏差:3’

  • 光圈:1~5

  • 局部光圈:0.2~0.5

  • 光潔度:IV級

  • 鍍膜:MgF2增透膜

  • 透光孔徑:>90%Ø
