GCM-08系列 特殊調節鏡架

根據特殊調節需要,大恒生產了不同要求的特殊鏡架,這些鏡架都有著獨特的產品特點,來補足某方面的技術要求。

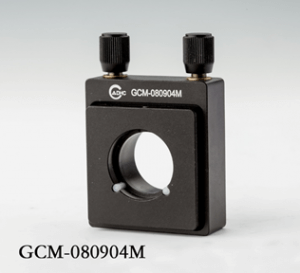

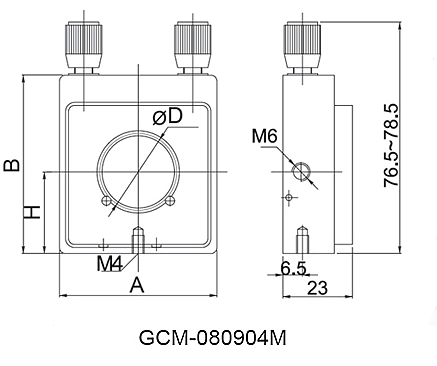

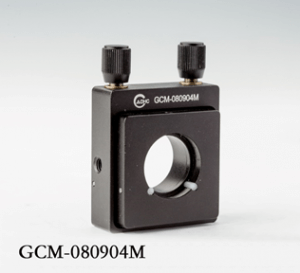

GCM-080904M為一款豎直調節鏡架,此鏡架的特點為兩精密帶鎖緊螺絲豎直安裝於鏡架頂端,這種結構節省了鏡架的橫向安裝空間,可用於在橫向空間窄小的光路中。用戶可透過兩精密帶鎖緊螺絲使鏡片做±2.5∘的俯仰調節。

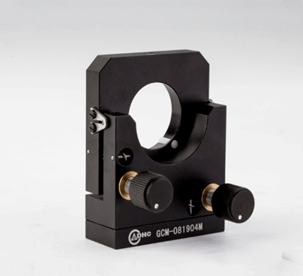

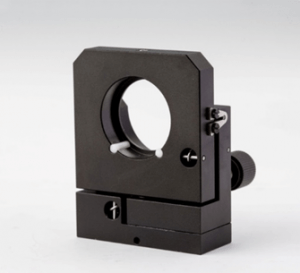

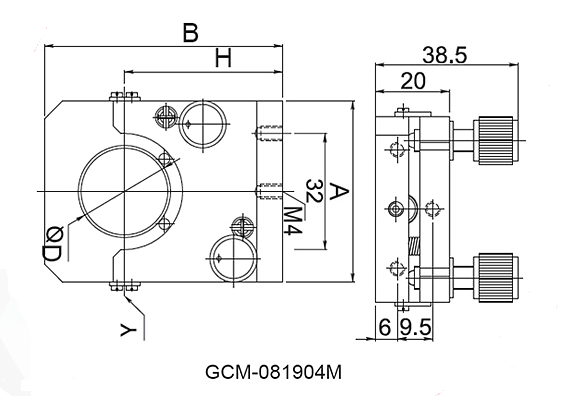

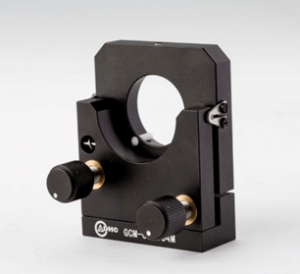

GCM-081904M為一款萬向調節鏡架,相較於其它鏡架,此產品將鏡片表面中心設為鏡架旋轉軸心。因此,調整鏡片的俯仰或偏擺角度時,鏡片中心是無平移的純旋轉運動。此款鏡架可提供±5∘偏擺及俯仰角度調整。

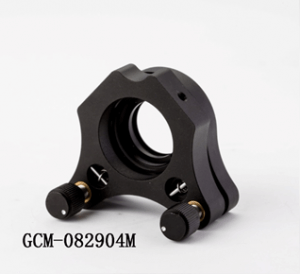

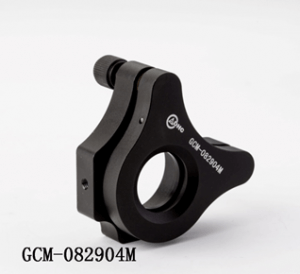

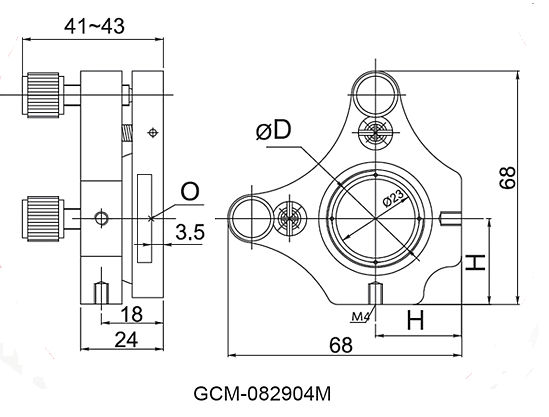

GCM-082904M為一款萬向調節鏡架,相較與其它鏡架,此產品將鏡片表面中心設為鏡架旋轉軸心。因此,調整鏡片的俯仰或偏擺角度時,鏡片中心做的是無平移的純旋轉運動。此款鏡架可提供4∘偏擺及俯仰角度調整,鏡架備有固定環及止付螺絲兩種鎖緊方式固定Ø25.4mm鏡片。

型號

AXB

ØD

H

螺距

最小夾持厚度

參考價格(未稅)

GCM-080904M

52×59

25.4

27

M6x0.35

3mm

NT1916

GCM-081904M

50×65.5

25.4

43.5

M6x0.35

3mm

來電洽詢

GCM-082904M

68×68

25.4

25

M28.5×0.5

3mm

NT2071

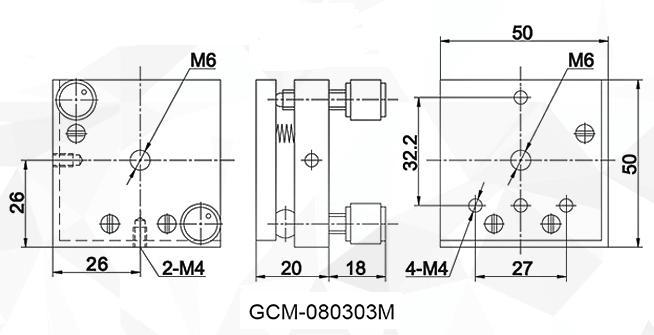

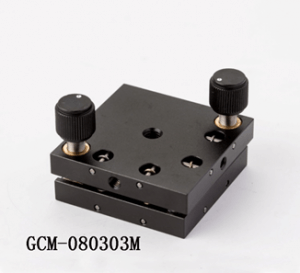

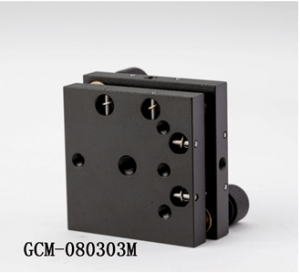

GCM-080303M

50×50

28

M6x0.35

NT1114

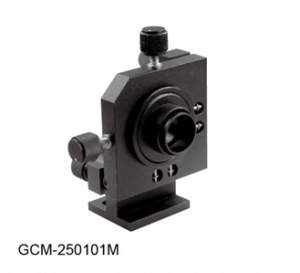

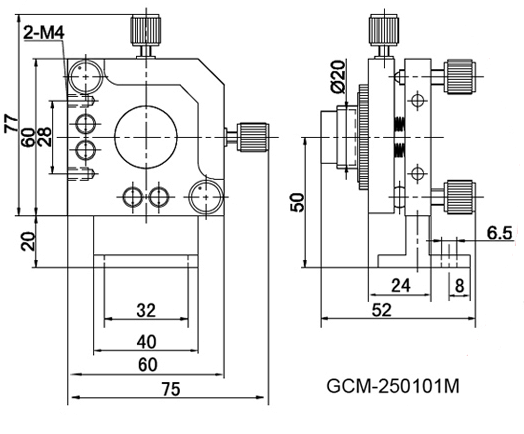

GCM-250101M

60×60

20

50



來電洽詢
