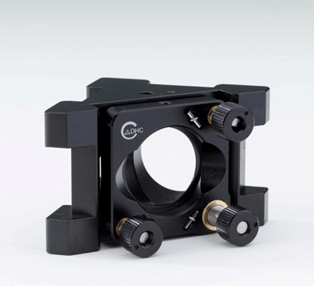

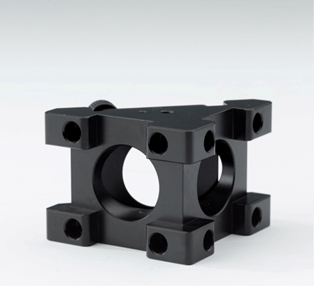

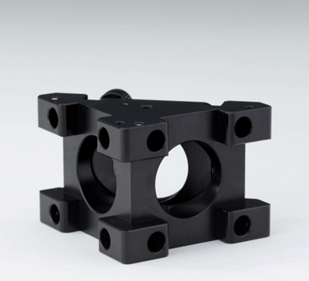

GCT-0806系列 45∘鏡架

此類鏡架用於30mm同軸系統。鏡架有3個可調節的精密帶鎖緊螺絲,用以在同軸系統裡進行反射鏡的光束對準調節。鏡架兩個直角面各有四個孔距30mm的M3螺紋孔,利用M3螺絲可以將同軸支桿直接擰入鏡架。鏡架上下兩支撐面分別有M4或M6螺紋孔,也可以用傳統支桿支撐起來用於常規光路中。

  • 45∘轉向鏡架
  • 夾持Ø25.4mm圓形鏡片
  • 三維俯仰調節,當三個旋鈕同時調節一定量的時候,可以使鏡片進行平移
  • ±3∘的俯仰和偏轉調節

型號

可夾持尺寸ØD

調節範圍

夾持厚度

鎖緊方式

參考價格(未稅)

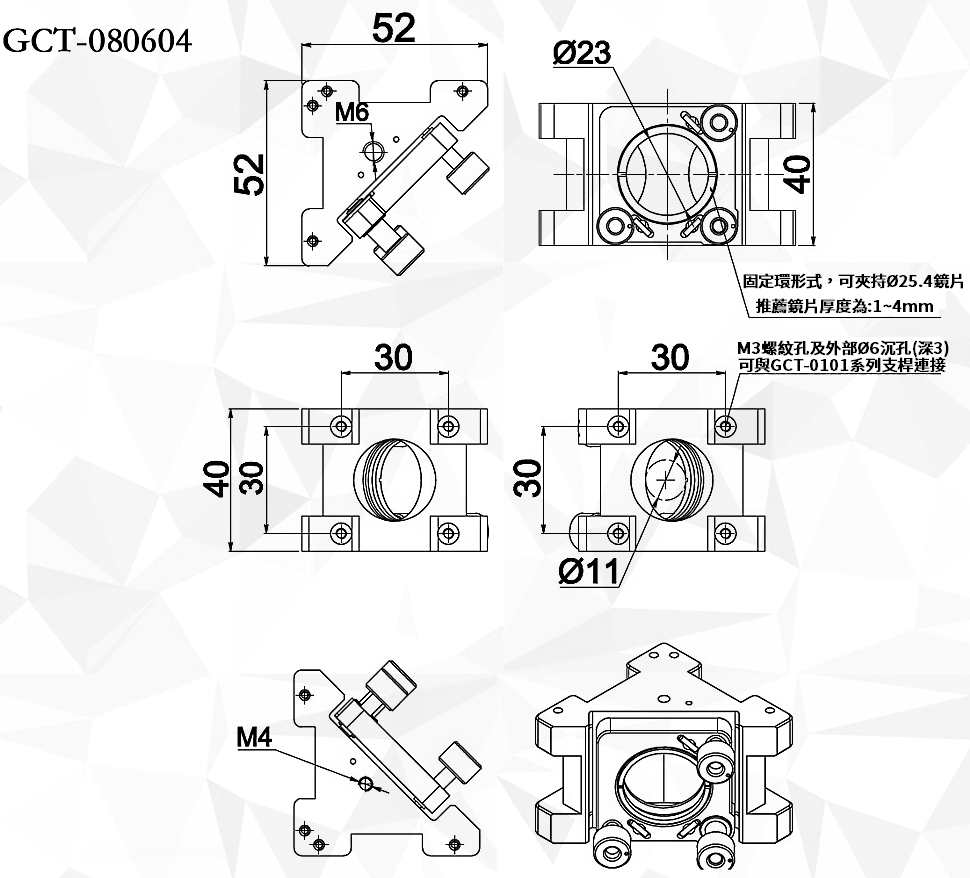

GCT-080604

25.4mm

±3∘

≦4mm

1.035-40螺紋固定環式

NT4297

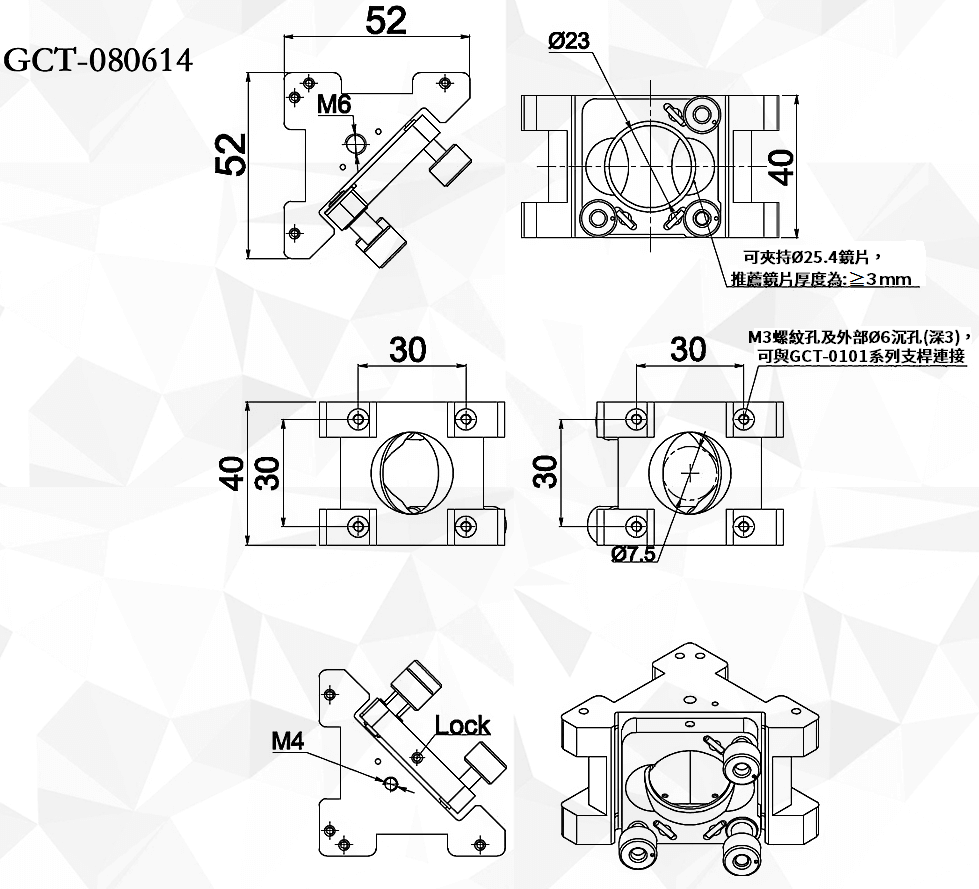

GCT-080614

25.4mm

±3∘

≧3mm

螺絲式

NT4297
