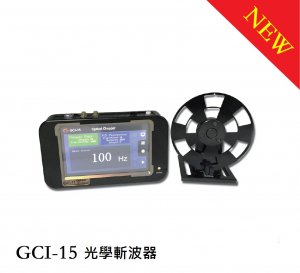

GCI-15光學斬波器 < 安均科技有限公司

GCI-15光學斬波器採用先進的電機控制技術調變連續光束發出的光，使其變成穩定的脈衝光源。光束可以是相干光、非相干光。內部穩定的頻率合成器，生成精準穩定的參考頻率。響應速度快，可快速完成相位鎖定。開放的PID控制參數，允許用戶根據自己需要調節電機響應速度，穩定性和精度等參數。結構簡潔、便攜、可靠、易用。

GCI-15光學斬波器優勢:
6孔碼盤時提供0-600Hz的頻率
30孔碼盤時提供0-3000Hz的頻率
雙路輸出，支援雙光路實驗
支援和頻、差額五倍頻輸出
高相應速率；0Hz致3000Hz只需5s
低漂移，頻率漂移<0.5%(100Hz-3000Hz-30SLOTS)
五吋觸控螢幕，靈活控制電機轉速，設置分辨率1Hz
參考輸出為標準TTL信號
允許用戶自行設置PID控制算法
允許0-5V模擬調變訊號

光學斬波器性能指標
電流控制
斬波頻率	0Hz-600Hz(6 SLOT BLADE) 0Hz-3000Hz(30 SLOT BLADE)
輸出通訊埠	和頻、差頻、5倍頻
斬波頻率分辨率	1Hz
斬波頻率漂移	斬波頻率漂移<0.5%(100Hz<F<3600Hz)
相位抖動	<0.5∘RMS
輸入電壓	0-5V
輸出訊號	取決於選用的葉片外圈孔數
光學頭
碼盤直徑	126mm
碼盤厚度	0.8mm
安裝座	90mm*110mm
物裡特性
顯示器	LCD 800*480 PIXEL
電機介面	航空插頭
輸入輸出介面	SMA
USB介面	USB TYPE MINI-B
安區級別	CLASS I
AC電源	100~240VAC.47~63Hz .0.8A
DC輸入	12V 2A
最大功耗	26VA
操作溫度	0 to +40℃
存放溫度	-40 to +70℃
相對溼度	<93%
氣壓	500 hPa to 1060 hPa
體積(DWH)	1600mm92mm33mm
參考價格(未稅)	NT50773

磁盤參數

型號	GCI-150201	GCI-150202
孔數	6	30
佔空比	50%	50%
斬波頻率	0-600HZ	0-3KHZ
外觀尺寸	Ø103mm	Ø103mm
外孔外弦長	24.7mm	5 mm
外孔內弦長	17mm	3 mm
內孔外弦長	19.4mm	3.9 mm
內孔內弦長	10.5mm	1.7 mm
