GCL-0101B系列Ø10 K9平凸透鏡(近紅外增透)

平凸鏡片通常用來聚焦平行光。平凸透鏡的前後表面不對稱,因此可以有效地減少球差,特別是在物像距離不相等的應用場合中。最佳應用是將物體放在無窮遠處(即視為平行光入射),在焦平面成像。此時,物象共軛比(即物距/像距)為無窮大。透鏡的凸面應該朝向物方方向放置。大恆光電現貨供應各種規格的K9平凸透鏡。

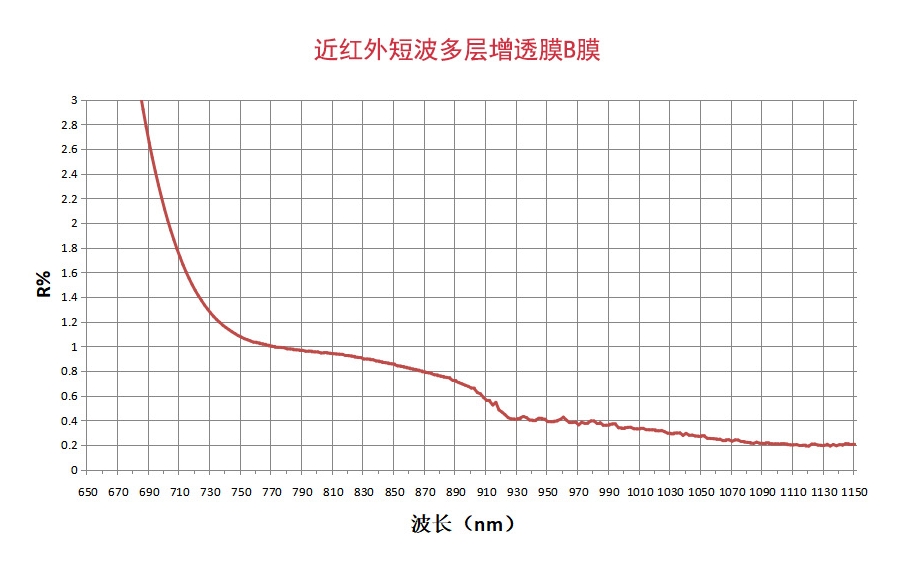

此系列為:近紅外透膜可以在700-1100nm波段獲得低至0.5%的反射率,且具有>7.5J/cm2(脈衝 10ns 10Hz 1064nm) 的損傷閾值。

GCL-L0101B K9平凸透鏡(近紅外短波多層增透膜) (700-1100nm)

型號

Ø

R

f’

fb

Tc

Te

重量(g)

參考價格(未稅)

GCL-010131B

10

5.19

10

6.8

4.8

1.1

0.6

NT1438

GCL-010132B

10

7.75

15

13.1

2.9

1.1

0.4

NT1351

GCL-010133B

10

10.34

20

18.4

2.4

1.1

0.4

NT1351

GCL-010134B

10

15.5

30

28.8

1.9

1.1

0.3

NT1351

GCL-010168B

10

20.67

40

38.02

3

2.39

0.5

NT1351

GCL-010169B

10

38.67

75

73.02

3

2.68

0.6

NT1351

GCL-010170B

10

51.68

100

98.02

3

2.76

0.6

NT1351

f:物方焦距

f’:像方焦距

f b:後截距

Ø:直徑

Tc:中心厚

Te:邊緣厚

F,F’:焦點

H,H’:主點

  • 焦距(f’):±1%@587.6nm
  • 直徑公差(Ø):+0.0/-0.05
  • 中心厚度(Tc):±0.05
  • 中心偏差:3’
  • 光圈:1
  • 局部光圈:0.5
  • 光潔度:IV級
  • 透光孔徑:>90% Ø
