GCL-0103系列Ø10 K9平凹透鏡

平凹透鏡的焦距為負值,平行光束入射到平凹透鏡後將發散開來,出射光線不能匯聚成一點,反而好像是從位於物空間的一個虛擬像點發散開來的。在絕對共軛比大於5:1或小於1:5時,平凹透鏡是減少球差,慧差,畸變的最佳形狀的負透鏡。平凹透鏡的凹面應該朝向物方方向,但是應當應用於高能量雷射系統,則應該相反放置,以減少表面剩餘反射光線聚焦的可能性。

GCL-0103系列K9平凹透鏡(MgF2增透膜400-700nm)

型號

ØRf’fbTcTe重量(g)參考價格(未稅)
GCL-01032710.07.767-15.0-16.01.53.31

NT949

GCL-010326

10.010.339-20.0-21.21.52.81NT949
GCL-01032510.015.504-30.0-31.01.52.31

NT949

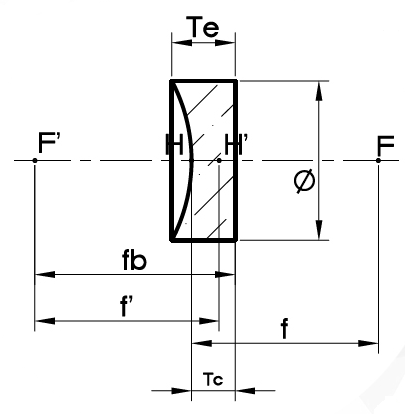

f:物方焦距

f’:像方焦距

f b:後截距

Ø:直徑

Tc:中心厚

Te:邊緣厚

F,F’:焦點

H,H’:主點

  • 材料:K9精退火

  • 焦距(f’):±2%@587.6nm

  • 直徑公差(Ø):+0.0/-0.20

  • 中心厚度(Tc):±0.1

  • 中心偏差:3’

  • 光圈:1~5

  • 局部光圈:0.2~0.5

  • 光潔度:IV級

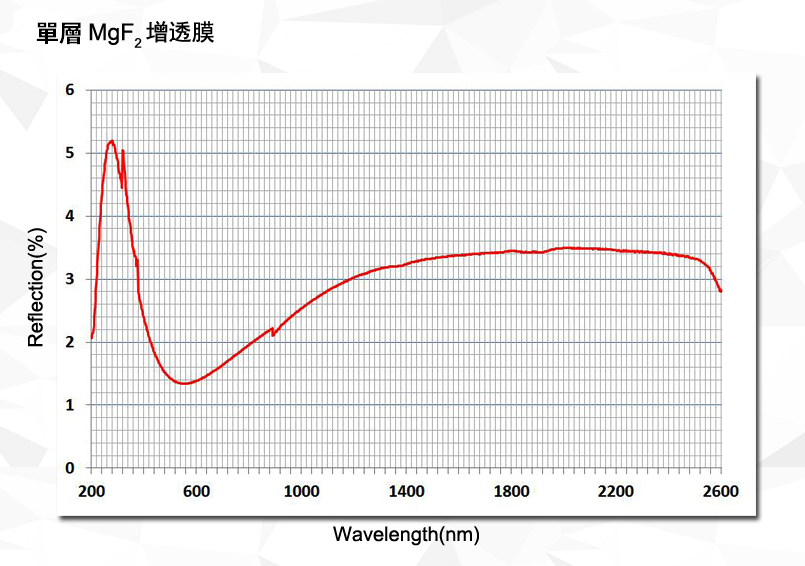

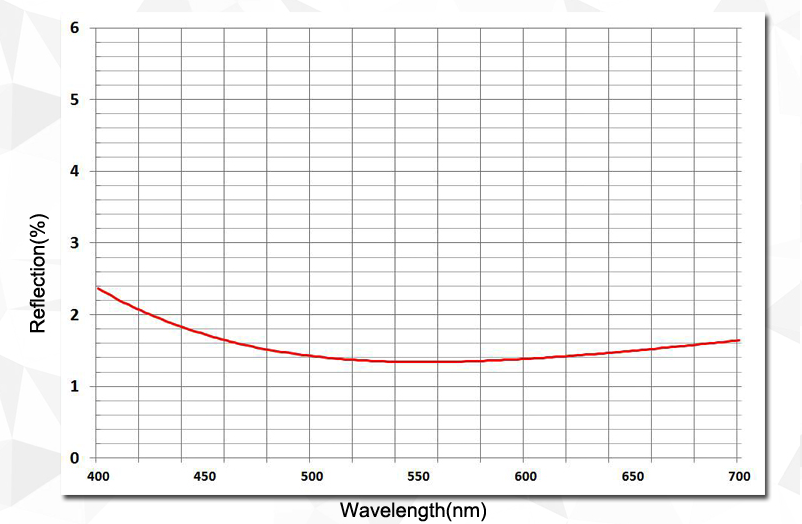

  • 鍍膜:MgF2增透膜

  • 透光孔徑:>90%Ø
