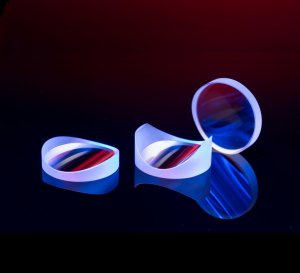

用於光束在單方向放大，例如將雷射光束變為線光源或片狀光束，或在不改變像的寬度的前提下改變像的高度。
GCL-1103平凹柱面鏡
型號 | Ø | R | f’ | fb | Tc | 重量(g) | 參考價格(未稅) |
GCL-110311 | 25.4 | -12.92 | -25 | -26.98 | 3 | 6.2 | NT2128 |
GCL-110312 | 25.4 | -25.84 | -50 | -51.98 | 3 | 4.9 | NT2128 |
GCL-110313 | 25.4 | -38.76 | -75 | -77.31 | 3.5 | 5.1 | NT2128 |
GCL-110314 | 25.4 | -51.68 | -100 | -102.31 | 3.5 | 5 | NT2128 |

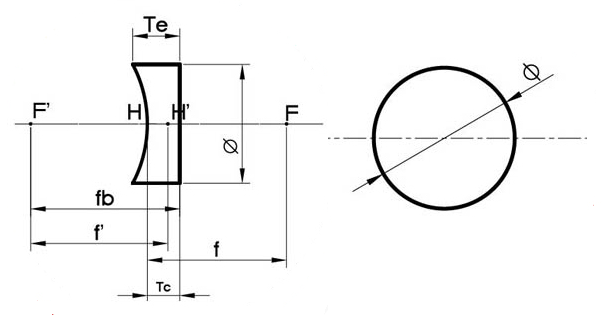

f：物方焦距
f’：像方焦距
f b：後截距
Ø：直徑
Tc：中心厚
Te：邊緣厚
F,F’：焦點
H,H’：主點
- 材料：K9精退火
- 焦距(f’)：±2%@587.6nm
- 外型尺寸公差：+0.0/-0.20
- 中心厚度：±0.2
- 中心角：3’
- 光潔度：IV級
- 鍍膜：MgF2增透膜
- 透光孔徑：>90%Ø
大恒光電的所有資訊來自大恒光電網頁，所有版權歸大恒光電，繁體字版權屬安均科技。
