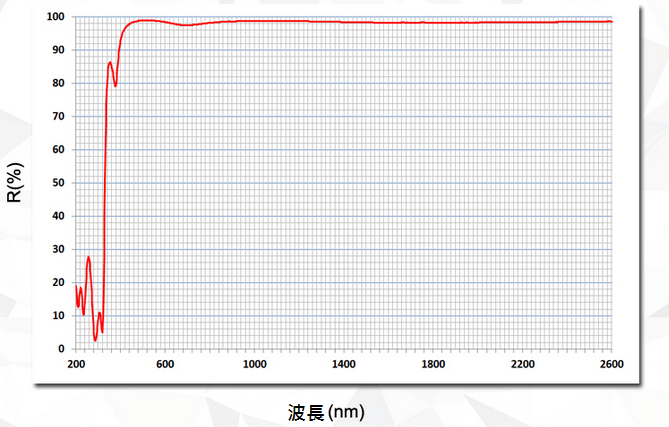

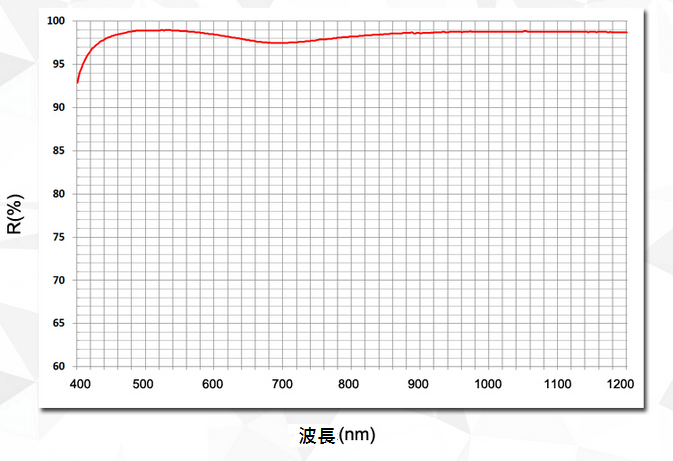

保護銀凹面反射鏡是在K9凹面基底上真空鍍銀而成的全反射鏡。它可以把入射光束匯聚到反射方向基底焦點處。採用保護銀鍍，可以在很亮的波段內有很高的反射率。

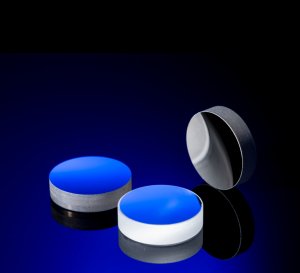

GCC-10222系列保護銀凹面反射鏡
型號 | 直徑 | R | 焦距 | 邊緣厚 | 參考價格(未稅) |
GCC-102221 | 25.4 | 50.8 | 25.4 | 6.35 | NT1754 |
GCC-102222 | 25.4 | 101.6 | 50.8 | 6.35 | NT1754 |
GCC-102223 | 25.4 | 152.4 | 76.2 | 6.35 | NT1754 |
GCC-102224 | 25.4 | 203.2 | 101.6 | 6.35 | NT1754 |
GCC-102225 | 25.4 | 304.8 | 152.4 | 6.35 | NT1754 |

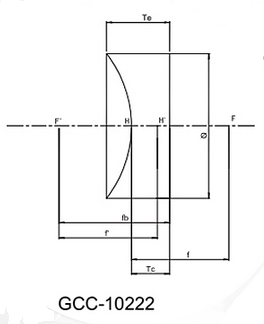

f：物方焦距
f’：像方焦距
f b：後截距
Ø：直徑
Tc：中心厚
Te：邊緣厚
F,F’：焦點
H,H’：主點
- 材料:H-K9
- 焦距公差:±2%
- 尺寸公差:+0/-0.2
- 厚度公差:±0.1
- 光圈:1
- 光潔度:III級
