GCC-2020系列可見光和紅外干涉濾光片

在兩玻璃基片之間鍍一系列不同介質材料的膜層而形成干涉濾光片。多種波長混合光穿越濾光片時,由於折射率不同而產生干涉效應,導致特定波長光有非常高的透過率而其他波長光被反射和吸收。透過光波段可以被控制在很窄的範圍內(3nm~10nm)。干涉濾光片對角度非常敏感,入射光應垂直入射或近似垂直入射。如果訂做元件入射角超過20∘,則必須註明偏振態(s,p或平均值)。

下列各表中所列產品為常用雷射波長濾光片均有庫存。其他波長、尺寸的濾光片可根據客戶的需要訂做。所有濾光片的有效期長且可以反覆使用。

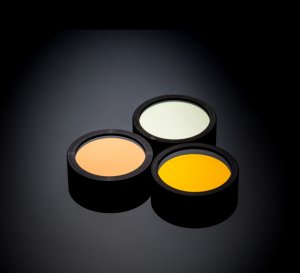

為了隔潮和便於安裝,每個濾光片都封裝於金屬框內。通常情況下,濾光片高反射面面對光源,以減少玻璃的膠對熱量的吸收。

型號

中心波長(nm)

峰值透過率

參考價格(未稅)

GCC-202001

441.6

50%

NT4140

GCC-202002

488

50%

NT4140

GCC-202003

532

55%

NT4140

GCC-202004

632.8

55%

NT4140

GCC-202005

670

55%

NT4140

GCC-202006

830

55%

NT4140

GCC-202007

980

55%

NT4140

GCC-202008

1064

55%

NT4140

GCC-202009

1550

55%

NT7590

GCC-202010

514.5

55%

NT4140

GCC-202011

650

55%

NT4140

GCC-202012

780

55%

NT4140

GCC-202013

808

55%

NT4140

GCC-202014

850

55%

NT4140



  • 中心波長偏差(CWL):±2nm

  • 半帶寬(FWHM):10nm±2nm

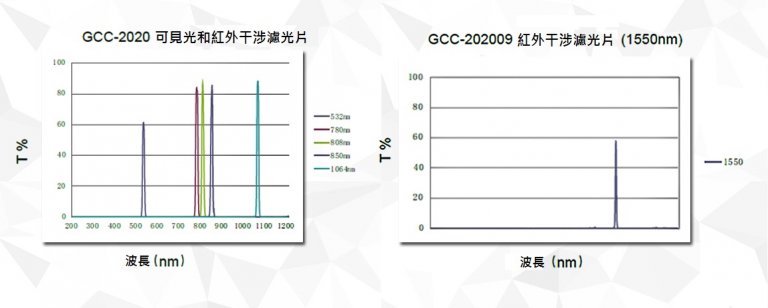

  • 峰值透過率:410 to 515nm ≧50%;520 to 1550nm ≧55%

  • 截止區截止深度:<0.01%(X射線至遠紅外)

  • 溫度範圍:-50 to +80℃

  • 中心波長飄移:<0.02nm/℃(與溫度變化呈線性關係)

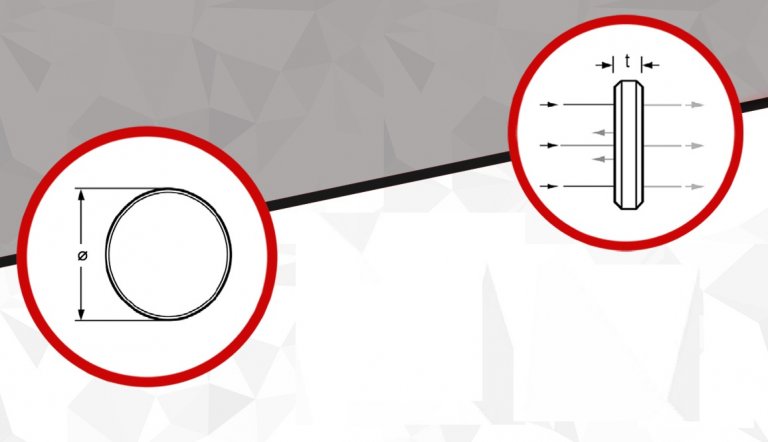

  • 外框直徑:25.4+0.0/-0.15

  • 厚度:6max

  • 透光孔徑:>80%外框直徑

  • 損傷閾值:>1J/Cm2(脈衝10HZ 10ns 1064nm)
