GCX-L0801五維光纖耦合鏡

該系列光纖耦合鏡,結構緊湊,設計巧妙,能夠在非常小的空間進行精密五維調節,其XY方向的調節量>±0.5mm,Z向調節量>2mm,俯仰偏擺調節量約±4∘。該耦合鏡具有較高的耦合效率(70%),較好的穩定性(<5%@72h)。

我們對每個入庫的光纖耦合鏡會單獨調校,但由於用戶的光束條件多樣,用戶在使用該耦合鏡時需要重新進行調節,來獲得最佳偶合效果。耦合鏡的耦合效率以及穩定性與最終調試狀態有密切關聯,請務必仔細閱讀後續調試方法說明部分。

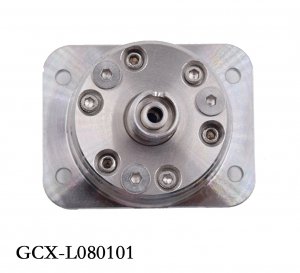

GCX-L080101

  • 鍍寬帶增透模,校準波長為780nm,1550nm等
  • 可選的有效焦距為15mm,18mm等
  • 介面類型為FC/PC或者FC/APC
  • 精緻的不銹鋼外殼

這款準直鏡焦距18.4mm,波長780nm(鍍膜波長600nm-1050nm),介面類型為FC/APC。

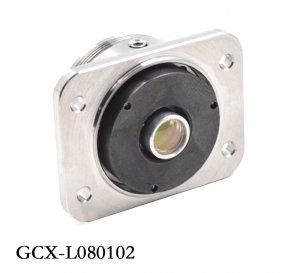

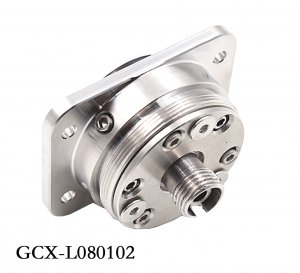

GCX-L080102

這款準直鏡焦距15.3mm,波長1550nm(鍍膜波長1050nm-1600nm),介面類型為FC/APC。

型號

校準波長

增透膜波長

MFD

光纖接口類型

全角發散角

焦距

校準光纖型號

數值孔徑

損傷閾值(脈衝)

尺寸

參考價格(未稅)

GCX-L080101

780nm

600-1050nm

4um

FC/APC

0.015∘

18.4mm

P3-780PM-FC-1

0.15

2(10HZ 10ns 1064nm)(J/cm^2)

36x28x26mm

來電洽詢

GCX-L080102

1550nm

1050-1600nm

3.75um

FC/APC

0.037∘

15.3mm

P3-1550PM-FC-1

0.16

2(10HZ 10ns 1064nm)(J/cm^2)

36x28x23mm

來電洽詢

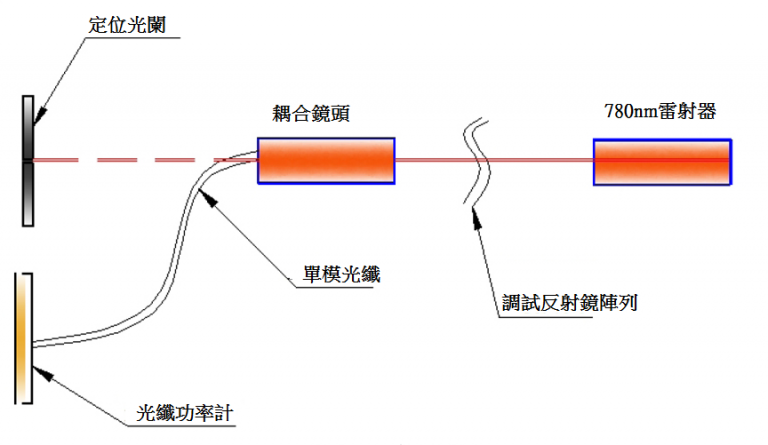

圖 1

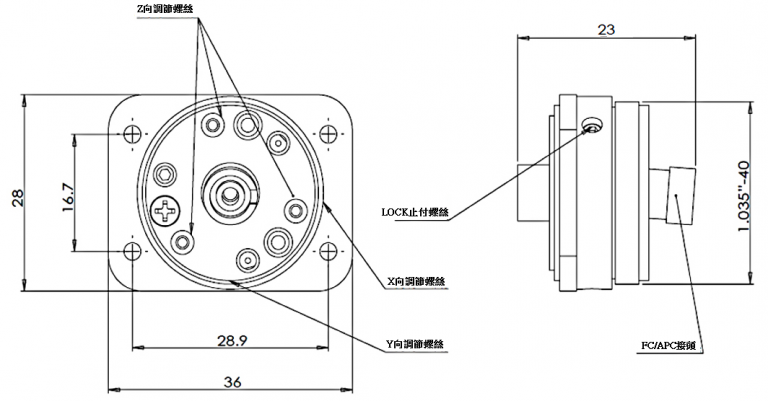

耦合鏡調節螺絲位置示意圖 圖2

  1. 先透過2-3個反射鏡套件(上圖1中調試反射鏡陣列)將780nm雷射器出射的空間光束調水平,確保1m以內雷射束基本水平傳播。
  2. 圖如上所示在雷射束末端放置定位光闌,使雷射束光斑處於光闌正中心,必要時在光闌後加光束終止器接收出射光束。
  3. 調節被測鏡頭上X,Y調節螺絲(如上圖2所示),使光學組件基本位於鏡頭中軸線;調節鏡頭尾部Z1,Z2,Z3三個Z向調節螺絲,使其處於擰緊狀態,此時為整個鏡頭裝調的初始狀態。
  4. 將鏡頭放入上圖左圖光路所示位置,調整鏡頭位置,使雷射束穿過光學鏡片透光面中心,且從鏡頭尾端出射,按原路傳播至定位光闌中心,注意此時穿過鏡頭的光束可能會發散較大,曲發散光斑中心對準光闌孔中心即可。
  5. 將對應型號的單模光纖接入鏡頭尾部,另一端接入光纖功率計(應選擇量程小,反應靈敏的功率計設備,以便探測初始極微弱光度),觀察功率計上示數,並按照以下方法進一步調節。
  6. 先輪流調整鏡頭上X,Y調節旋鈕,找到光度最大的位置(因初始光強非常微弱,初始調節時整個行程範圍內強光可能會有周期性變化,需X,Y兩個方向配合調試,最終判斷光強最大的位置)。
  7. 按照Z1,Z2,Z3順序依次鬆開螺絲,注意每個螺絲鬆開的量應一致。然後再細微調節X,Y螺絲,重新校正最大光度位置,經過幾輪調試之後,應明確獲得X,Y螺絲的位置,此後便不應大幅度調節X,Y螺絲,以防光束偏離太多失去光度信號。
  8. 重複步驟7,至獲得最大光度位置。注意在調適過程中可能會因為Z1,Z2,Z3調節量不等累計導致光束偏離,必要時需要糾正某一方位的螺絲以保證耦合最優。另注意越接近最優位置時每個螺絲調節的量應更小,避免錯過最優位置。
