這系列包括一維、二維和三維移動台，均通過齒輪齒條實現位移，具有移動行程長，速度快移動平穩，使用方便等特性，是實驗室理想的調節器具。
其上配有刻度尺，游標讀數，最小讀數0.1mm。下列表中的”x”表示在x方向的一維平移台；”z”表示在z方向的一維平移台；”x-y”表示在X和Y兩個方向的二維平移台；”x-z”表示在x和z兩個方向的二維平移台；”x-y-z”表示在x,y和z三個方向的三維平移台。
型號 | 移動方向 | 行程 | 重量(g) | 讀數精度 | 中心負載 | 參考價格(未稅) |

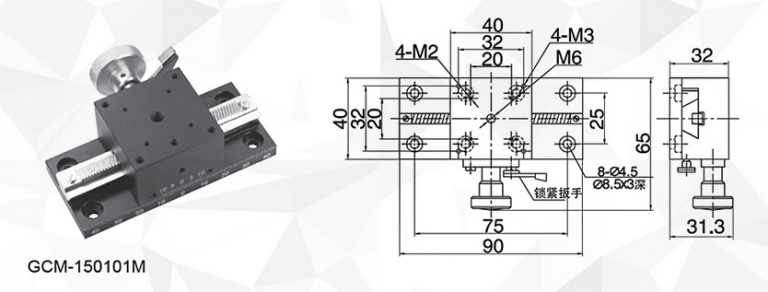

GCM-150101M | x | x:±25 | 275 | 0.01mm | 3kg | 來電洽詢 |

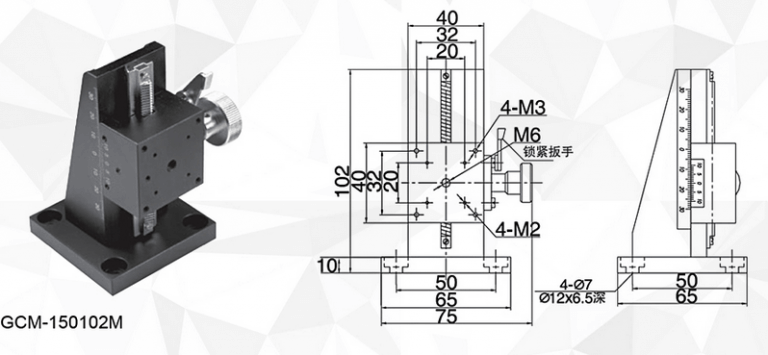

GCM-150102M | z | z:±25 | 305 | 0.01mm | 1kg(鎖緊下) | NT4111 |

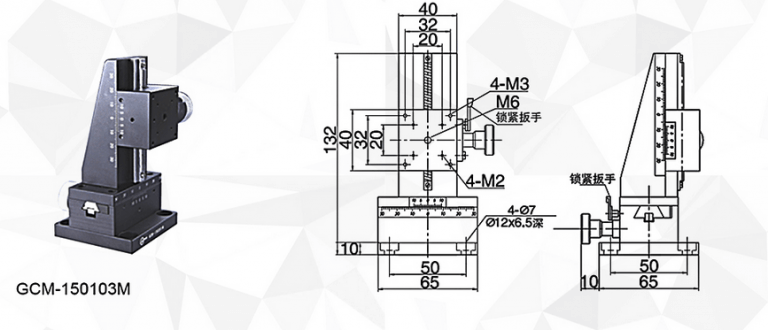

GCM-150103M | x-z | x,z:±25 | 575 | 0.01mm | 1kg(鎖緊下) | 來電洽詢 |

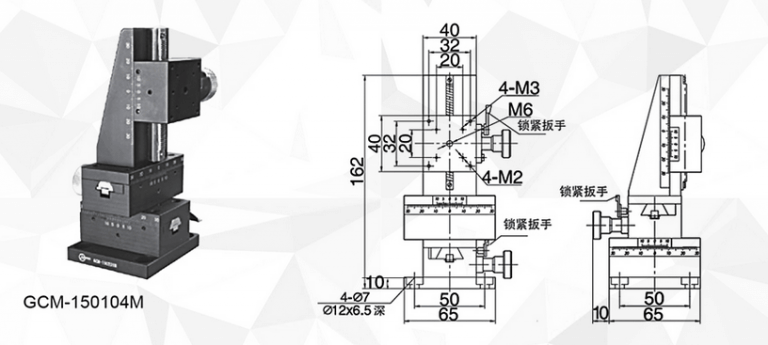

GCM-150104M | x-y-z | x,y,z:±25 | 830 | 0.01mm | 3kg | 來電洽詢 |

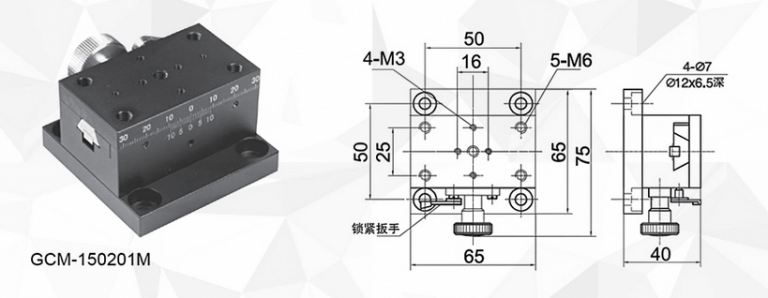

GCM-150201M | x | x:±25 | 360 | 0.01mm | 3kg | 來電洽詢 |

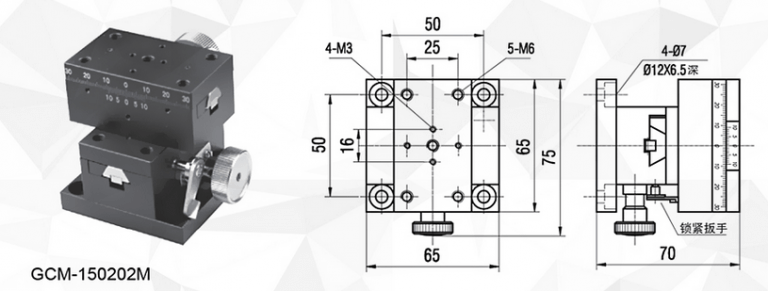

GCM-150202M | x-y | x,y:±25 | 720 | 0.01mm | 3kg | 來電洽詢 |

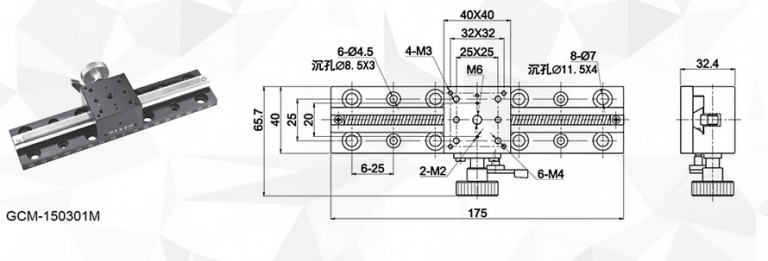

GCM-150301M | x | x:±77 | 315 | 0.01mm | 3kg | 來電洽詢 |

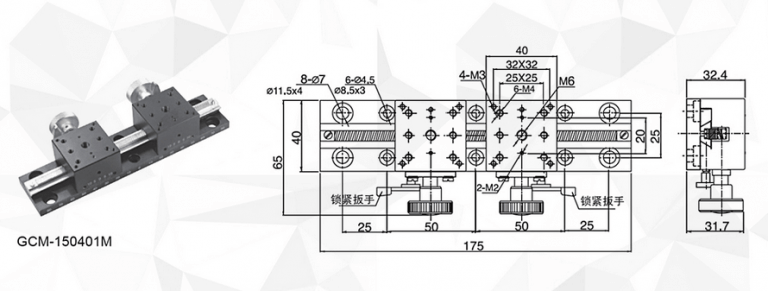

GCM-150401M | x | X:90 | 355 | 0.01mm | 3kg | 來電洽詢 |
安裝方法:
每個移動台固定座上都有四個沉孔。
- 朝一個方向擰動測微螺桿(或其它推動裝置)，使移動台移動至邊緣，使底部的安裝孔露出來，並用螺絲將其固定，在操作前請先確定固定片已鬆開。
- 向反方向擰動測微螺桿(或其它推動裝置)，使移動台移動至邊緣，使底部的安裝孔露出來，並用螺絲將其固定。
三維組裝方法:
每個移動台固定座上都有四個沉孔
1、平移台1安裝到光學平台或其它裝置上。
2、平移台2跟平移台1，按圖示組合成二維平移台。
3、平移台3和直角板4，按圖示連接。
4、把已安裝平移台3的直角板，按圖示安裝到組和好的二維平移台上。
