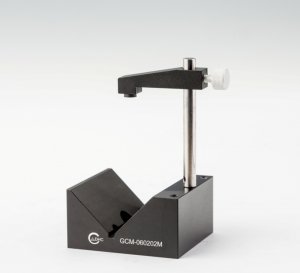

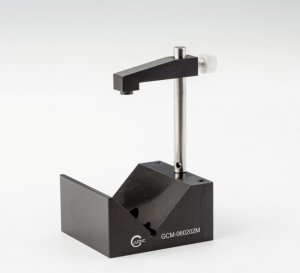

該產品可以用來固定一至二個不同尺寸和形狀的光學元件。平台上有用來放置平面型元件的承物台和固定圓柱型或曲面型元件的V型槽。
GCM-0602系列V型夾持器

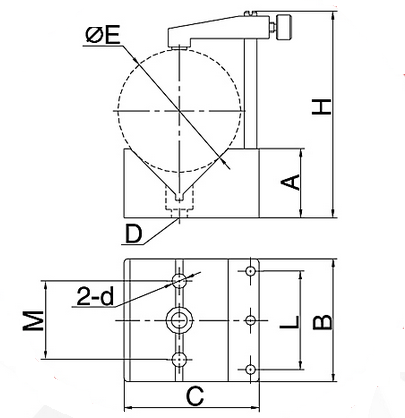

型號 | A | B | C | H | L | D | d | ØE | M | 重量(g) | 參考價格(未稅) |

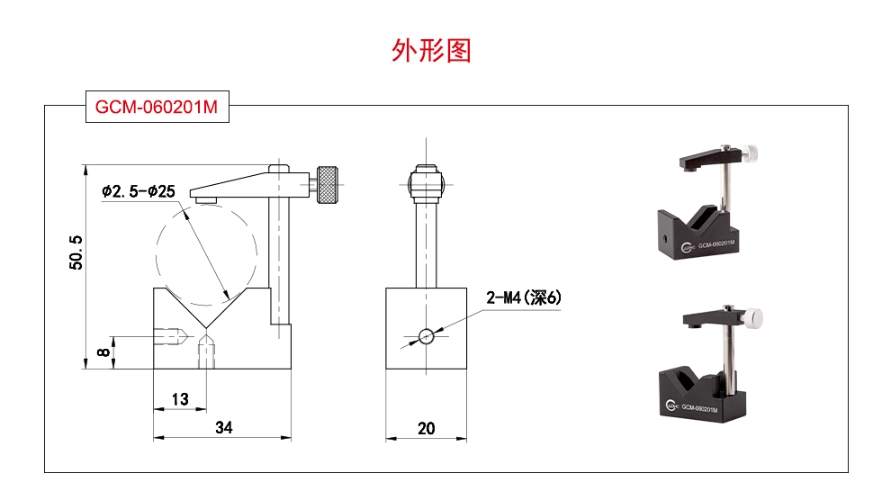

GCM-060201M | 20 | 20 | 34 | 50.5 | — | M4 | — | 0~25 | — | 36.5 | NT1208 |

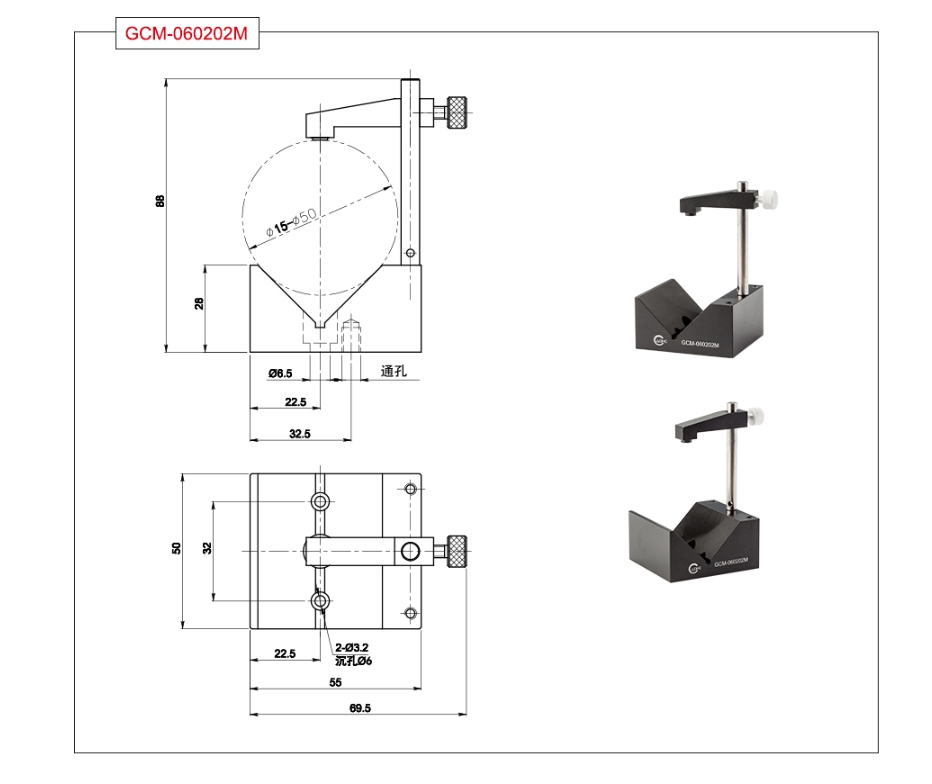

GCM-060202M | 28 | 50 | 55 | 88 | 32 | M6 | Ø3.2/ Ø6×3.5 | 12~50 | 40 | 170 | NT1380 |

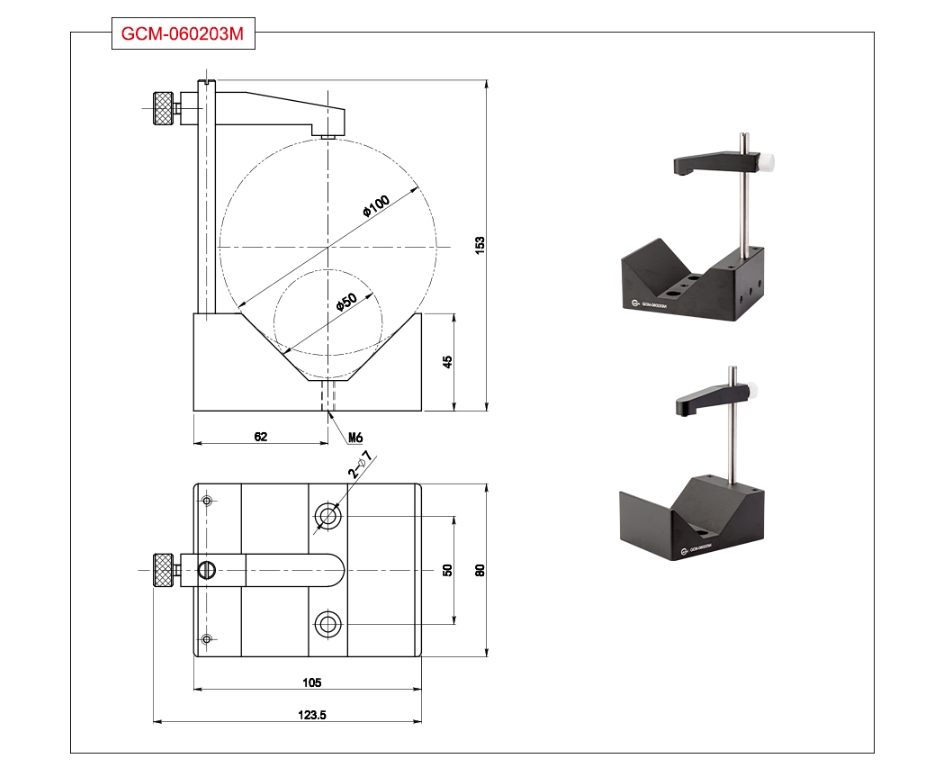

GCM-060203M | 45 | 80 | 105 | 153 | 50 | M6x14 | Ø7/Ø12×8 | 50~100 | 64 | 750 | NT2271 |

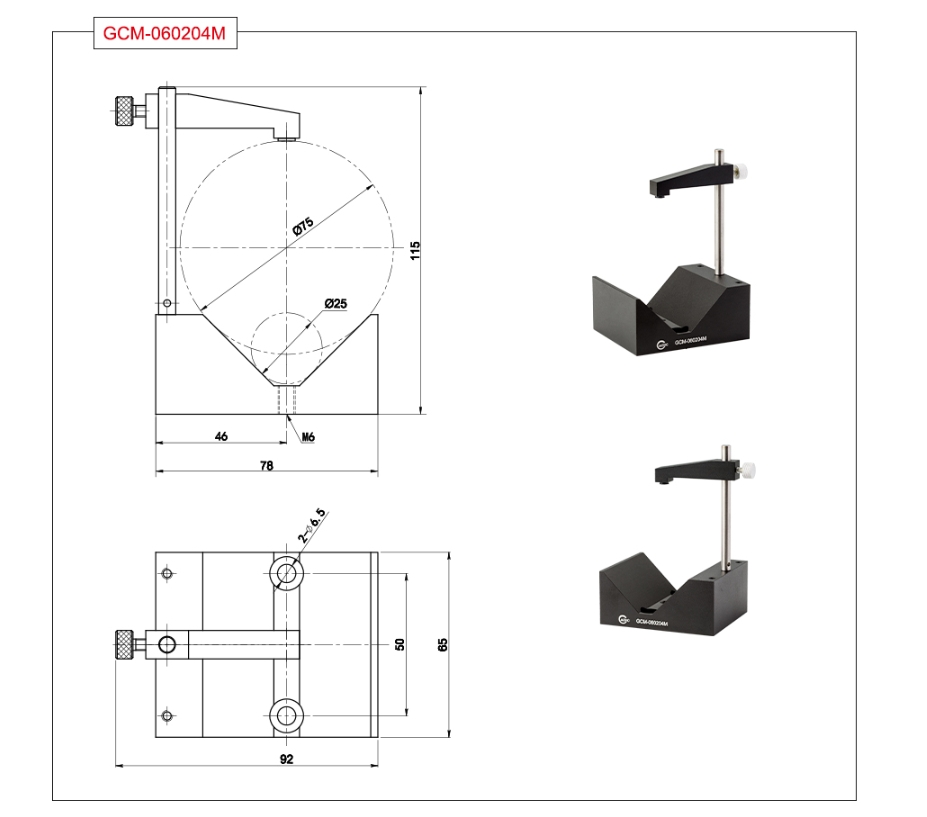

GCM-060204M | 35 | 65 | 78 | 115 | 50 | M6x10 | Ø6.5/Ø12×7 | 25~75 | 50 | 370 | NT1783 |
